5.2 PQF連軋機組（Premium Quality Finishing）5.2.1 概述

內容：PQF簡介

要點：了解PQF的先進性

該套連軋機組為限動/半浮動芯棒連軋管機組，又稱PQF（Premium Quality Finishing高效、優質、精軋管機組）機組。本機組為SMS-Meer公司INNSE設計製造。它是目前世界最先進的連軋管設備，有多處采用新工藝、新技術。三輥連軋宅男在线小视频無縫鋼管孔型設計、獨特的軋輥壓下、平衡方式，先進的自動化控製管理係統等方麵均在軋管領域最前沿。

從工藝角度講，PQF與MPM比較具有以下優點：

1） 三輥孔型設計使孔型槽底與軋槽側壁之間的圓周速度差異減小, 從而使金屬變形也變得均勻, 軋管過程也更平滑、穩定, 芯棒在孔型中的穩定性也更高。

由於環孔型上各點金屬流動速差減小, 故減小了槽底金屬對側壁金屬的阻礙作用, 從而可以消除在側壁的波紋之類的缺陷。而且這種均勻變形可以提高延伸, 增加軋製薄壁管和高鋼級品種的軋製能力。這樣就減少了機架數, 減輕了對軋製工具的磨損, 延長工具使用壽命。

2） 三輥孔型設計使凸緣區(宅男在线小视频無縫鋼管既不與軋輥也不與芯棒接觸的區域)更小, 約比二輥減少30%。這也使軋製工具磨損均勻, 減小材料損失。

3） 三輥幾何形可以在相同芯棒下有更大的調節範圍, 且無大的公差影響。這樣可以增大同規格芯棒的可軋壁厚範圍, 大大減少了芯棒數量(減少50%), 減少了工具更換頻率。表5-12即為外方提供的PQF 185孔型和MPM 185孔型規格比較。

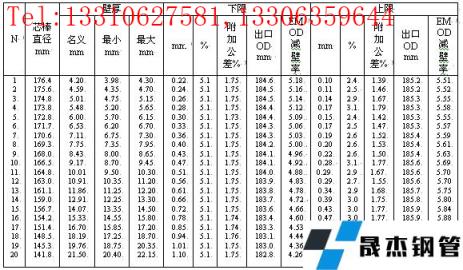

表5-12 PQF 185孔型和MPM 185孔型芯棒規格比較

PQF—185孔型

MPM---185孔型

4） 三輥的剛性軋輥設計, 減少了軋製時的軋輥彎矩, 也就使得可以軋製薄壁管和高鋼級品種。

5） 均勻變形及合理的幾何孔型設計, 使得可以每個軋輥一個液壓缸控製壓下量, 實現輥縫調整模型化。從而提高了壁厚精度, 減少荒管頭尾與中部的壁厚差異。

總之，本套PQF 連軋機組是現代無縫宅男在线小视频無縫鋼管生產先進技術的集中體現，它做到了無縫宅男在线小视频無縫鋼管生產連續、高效，而且具有極高的機械化、自動化程度。它反映著我國宅男在线小视频無縫鋼管生產的最新技術水平，同時也是世界宅男在线小视频無縫鋼管生產的先進技術水平，為我公司早日成為世界石油套管生產基地奠定了堅實基礎。

5.2.2 連軋工藝

內容：PQF連軋的工藝目的、流程和工藝參數

要點：了解和掌握連軋工藝目的、流程，了解和熟悉連軋產品尺寸特性、設備能力、技術要求及連軋工藝數據

5.2.2.1 工藝目的

連軋管工序是宅男在线小视频無縫鋼管生產的重要工序，在熱軋宅男在线小视频無縫鋼管生產中，軋管工序的主要工藝目的在於：將穿孔工序移送來的毛管進行減徑、延伸並相應減壁，同時改善荒管內、外表麵光潔度，提高壁厚均勻度。

5.2.2.2 工藝流程

除去內表麵氧化物的毛管通過橫移車放入軋線後，經潤滑後的芯棒經另外一輛橫移車也放至軋線，在預穿推杆推動下快速預穿入至設定位置，推杆夾持頭打開，推杆返回。同時限動齒條夾持頭鎖緊芯棒。芯棒在限動齒條的推動下預插入軋機內，然後在PQF前夾送輥將毛管喂入軋機的同時高壓水除鱗，此時齒條以與軋製規格匹配的限動速度（最大1.35m/s）前進，隨著毛管的軋製，芯棒支撐機架依次打開，完成軋製過程。當荒管與芯棒脫開後通過脫管機後第一段輥道，停止於ＰＱＦ前的齒條夾持頭釋放芯棒，脫管機打開，芯棒穿過脫管機後翻到冷卻站。芯棒經過冷卻站後，通過3個巷道再經潤滑環噴塗石墨，以備下一支軋製。齒條釋放芯棒後以最大5.5m/s高速返回。

此設計中，芯棒側掛在齒條軋線側。齒條返回零位後，夾持頭鎖緊芯棒尾柄，開始新的軋製周期。限動結束後夾持頭打開。由於為側掛式所以在齒條到零位之前預穿好的芯棒就可以在主軋線上等待下一支軋製，提高軋製節奏。工藝流程詳見圖5-19。

圖5-19 連軋工藝流程圖

5.2.2.3 工藝數據

VRS前毛管規格 Φ210mm料坯 Φ150mm料坯

外徑 222mm 172mm

壁厚（最小—最大） 13.0～30.0mm 10～30mm

毛管長度 4，400～9，500mm

PQF前毛管規格

外徑 215mm 165mm

壁厚（最小—最大） 13.2～30.2mm 10.1～30.3mm

PQF出口荒管

外徑 185mm 142mm

壁厚（最小—最大） 4.1～21.7mm 3.2～18.0mm

最大長度 26.8m 27m

總延伸量 3.67～1.60 3.64～1.73

入口速度（max）1.5m/s

出口速度(max)4.0m/s

軋製節奏(max)150pcs/h

脫管機

入口荒管直徑 185mm 142mm

入口荒管壁厚(min～max) 4.5～21.7mm 3.2～18.2mm

出口直徑 175mm 132mm

出口壁厚 4.2～22.1mm 3.3～18.2mm

5.2.3 PQF主機說明

內容：PQF連軋機、芯棒支撐機架結構、工藝目的和工藝數據

要點：了解和掌握主機動作原理；

了解和熟悉主機工藝目的及產品特性、設備能力等工藝參數

5.2.3.1 機架形式

連軋機組為1架VRS（Void Reduce Stand 空減機架）和5架PQF（Premium Quality Finishing）連續布置。各機架之間由鉤子連接。牌坊為隧道式，如示意圖所示。連同VRS，各機架均為三輥軋製，每個軋輥由一台電機單獨驅動。三個軋輥互成120°，前後機架軋輥互成60°布置。

5.2.3.2 壓下裝置

1 特點

在本套連軋機組中，壓下裝置采用獨特設計。過去的軋機壓下設計都是壓下裝置直接作用在軋輥的軸承座上，每個軋輥有兩個壓下絲杠或者液壓缸，而這套壓下裝置采用液壓伺服壓下。液壓缸頭直接作用在“C”形臂上，每個軋輥隻用一個壓下頭。這種伺服液壓壓下控製，變電氣控製為液壓、電氣聯合控製，可以實現輥縫調整模型化。這樣提高了壁厚精度, 減少荒管頭尾與中部的壁厚差異。

2 結構與原理

各液壓缸與軋輥對應布置在牌坊上。壓下裝置如圖5-20所示。

工作原理：需要調整輥縫時，若需要壓輥縫，通過油口向缸體內加油增壓，推動缸頭下壓。若需要抬輥縫，油口向外排油減壓，在平衡力作用下軋輥抬起。液壓缸頭的最大行程為105mm。

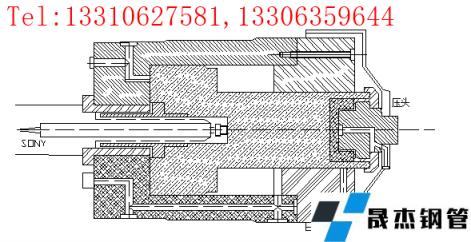

圖5-20 液壓缸示意圖

之所以稱伺服液壓壓下，是因為在缸體內裝有位置傳感器。由它隨時檢測缸頭的位置，同時檢測缸體內壓力變化。通過它返回的信號值，係統進行軋製參數計算和校核。當檢測到壓力過載時，信號立即反饋給係統，油口排油減壓，達到保護設備的作用。

5.2.3.3 平衡裝置

由於PQF三輥軋機軋輥的特殊裝配方式，平衡裝置也配套采用新型設計，其裝置為液壓缸帶動一撥叉，撥叉壓在“C”形臂的“肩”上，壓下裝置的力是向軋製中心線的力，平衡力是反力。由於PQF的布置方式，三個平衡叉中，上兩個為單向撥叉，下麵的一個為雙向撥叉。它們的行程為：上兩個：100mm；下撥叉：81mm。平衡叉結構見圖5-22。

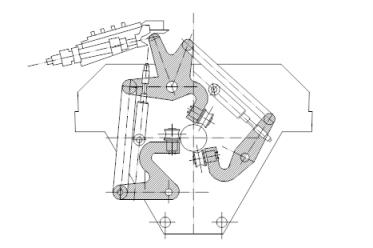

圖5-22 平衡叉結構圖

圖5-23 鎖緊裝置示意圖

1 橫向鎖緊

當支撐缸將機架升起後，機架一側的底座上有“^”形突起，它可以嵌入牌坊上的另一個“^”形槽，以此實現橫向鎖緊。

2 軸向鎖緊

當1VRS+5PQF機架及芯棒支撐機架推入牌坊之後，沿軋製線軸向上須鎖緊。在入口側，由第一架芯棒支撐架固定，出口側裝有三個斜楔。當機架到位後，斜楔扣住。扣板上側為斜楔形，牌坊頭裝有液壓缸推動的另一半斜楔，它向下壓下以鎖緊機架，使各機架緊緊擠在一起。

5.2.3.5 芯棒支撐架

在連軋機架之間有4個三輥式芯棒自對中裝置，這些機架都帶有依芯棒規格進行調整的裝置。芯棒支撐輥由液壓缸控製，在沒有毛管通過時抱住芯棒，使芯棒處在軋製中心線上。當毛管逐架軋到之前，支撐輥打開使毛管處於軋輥軋製下，芯棒位置由軋製孔型確定在軋製線上。從結構上保證芯棒處於軋製中心線，使軋出的管子減少壁厚不均等缺陷。這四架三輥支撐架分別位於VRS前、1～2之間、3～4之間和第5架之後。芯棒支撐架結構如下圖。

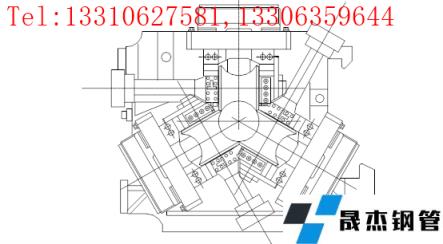

圖5-24 芯棒支撐架結構圖

5.2.4 脫管機說明

內容：脫管機工藝目的和工藝數據

要點：了解和掌握脫管機動作原理；

了解和熟悉脫管機工藝目的及產品特性、設備能力等工藝參數

5.2.4.1 脫管工藝目的及特點

1 工藝目的

脫管機設置主要有兩個目的：

1) 將荒管從芯棒上脫出，完成脫管。在線脫管，縮短了工藝流程，提高終軋溫度。

2) 起校正（定徑）作用，即在宅男在线小视频無縫鋼管生產中，脫管機軋製也有延伸和定徑作用。

2 工藝特點

在本套機組中，根據工藝要求，芯棒須穿過脫管機。因此，脫管機設計有打開裝置。當荒管通過脫管機後第一段輥道，脫管機軋輥打開（最大打開度10mm）。而且脫管機設計中采用了單輥單電機驅動。本套機組的另外的優點為軋輥設有平衡(打開—彈簧)裝置和壓下(液壓)裝置, 這樣通過壓下裝置可以取代原墊片調整方式。

圖5-25 脫管機示意圖

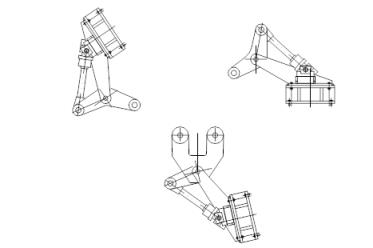

圖5-26 平衡裝置（打開裝置）

5.2.4.2 工藝數據

入口荒管直徑 185mm 142mm

入口荒管壁厚(最小～最大) 4.5～21.7mm3.2～18.2mm

最大入口長度27m

出口直徑 175mm132mm

出口壁厚 4.2～22.1mm 3.3～18.2mm

最大入口速度4 m/s

表5-13 各機架減徑率表

0	185	142	185	142
1	180.52	137.72	2.42	3.01
2	175.52	132.66	2.77	3.67
3	175.00	132.00	0.3	0.5

5.2.5 芯棒循環係統

內容：芯棒循環過程、芯棒預熱、芯棒潤滑及芯棒循環係統參數

要點：了解和掌握芯棒循環過程，熟悉係統參數；了解和掌握芯棒預熱、潤滑工藝目的

芯棒循環係統是連軋管機組的一個重要組成部分，其工藝目的是延長芯棒的使用壽命，從而確保連軋後的宅男在线小视频無縫鋼管有一個良好的內表麵質量，同時通過芯棒潤滑保證軋製過程穩定。

芯棒循環係統工藝流程如下圖所示：

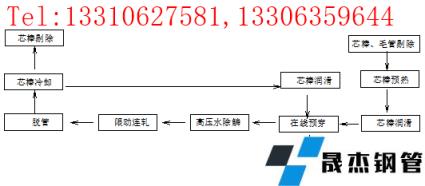

圖5-27 芯棒循環係統工藝流程圖

5.2.5.1 芯棒循環工藝過程描述

芯棒在預熱爐預熱後上線使用，芯棒從預熱爐出爐後，上鏈式移送機經潤滑站（出爐側）潤滑後於橫移小車東側擋板前定位，經推料機構及緩衝接料機構動作，經推料機構推動及撥叉撥動至芯棒傳送位，橫移小車接料鉤升起，將芯棒送至芯棒予穿線前，經撥叉翻至主軋線。

芯棒予穿在主軋線上完成，芯棒由予穿齒條鎖緊及推動定位，芯棒頭部予穿至第二機架入口處定位，予穿齒條解鎖返回，同時限動齒條鎖緊開始預插入及軋製。

軋製過程結束後，芯棒解鎖，通過連軋機、脫管機，經脫管後第一段輥道減速，於芯棒冷卻站前擋板定位。芯棒由冷卻站撥料鉤翻至一號冷卻站冷卻，由回轉臂將芯棒從一號站翻至二號冷卻站冷卻。芯棒冷卻結束後，由回轉臂翻至回轉運輸鏈並撥至芯棒返回輥道，在此位置有一個芯棒剔除台架，可以將芯棒在此剔除。

芯棒經返回輥道返回，途中經過三個冷卻巷道進一步冷卻，並經潤滑站（芯棒橫移小車前）潤滑，芯棒返回至芯棒預熱爐出口前擋板定位。完成芯棒循環全過程。

5.2.5.2 芯棒預熱

新的芯棒投入循環使用之前，必須在芯棒預熱爐內預熱，其目的是為了在下一道工序芯棒潤滑時，使潤滑劑牢固的粘附在芯棒表麵上。

芯棒預熱爐的技術參數：詳見工藝說明工業爐部分。

芯棒的出爐溫度為100±20℃，在這個溫度範圍內，才能在下道芯棒潤滑工序中，使潤滑劑黏附在芯棒表麵，並幹燥形成一層堅固的膜。芯棒溫度超過設定溫度範圍，將影響形成潤滑劑層的幹燥、致密程度。

5.2.5.3 芯棒潤滑

石墨潤滑站主要設備簡述：

◆石墨潤滑劑存儲罐

◆加壓泵

◆潤滑箱

◆潤滑環

石墨潤滑站在5米平台上設置了兩個潤滑箱（內置潤滑環），分別位於芯棒預熱爐出口及芯棒返回線上。兩個潤滑箱單獨使用，一個用於從預熱爐出來的新上線芯棒的潤滑，一個用於在線使用芯棒的潤滑。當一個潤滑箱使用時，另一個潤滑箱處於準備狀態，潤滑劑由同一組壓力泵傳送至潤滑箱。用於新芯棒上線潤滑的潤滑箱除上線潤滑時使用外，不參與軋製潤滑，在使用完畢後應用水及時衝洗內外管路及潤滑環，以防止潤滑環堵塞。

芯棒潤滑的目的在於提高芯棒的使用壽命，同時在軋製過程中降低管子內表麵與芯棒表麵的摩擦係數，從而降低軋製力及限動力，減輕軋製過程的震動。

在連軋機軋製過程中，金屬在軋輥和芯棒間進行延伸變形，芯棒速度是恒定的，由於軋件延伸變形使得芯棒和金屬之間產生滑動。芯棒潤滑，就是使芯棒和金屬之間有一層潤滑膜，從而降低芯棒與軋件間的摩擦係數。從而降低軋製壓力及限動力，同時延長芯棒的使用壽命。

為實現上述工藝目的，則必須使潤滑劑均勻致密地噴塗在芯棒表麵。潤滑劑是一種水基懸浮液，芯棒經預熱或經冷卻後溫度控製在100±20℃，是為確保潤滑劑中的水分蒸發，從而保證潤滑劑層的堅固、致密，更好地發揮潤滑的效果。同時，對芯棒潤滑層的厚度也有一定的要求。潤滑膜過厚，其附著力會降低，容易造成潤滑膜的脫落。潤滑膜過薄，則潤滑的效果不好。控製潤滑膜的厚薄的方法如下：

1 控製芯棒表麵溫度

芯棒過熱時，潤滑劑中水分沸騰蒸發形成大量氣泡，影響潤滑層的形成，使潤滑劑無法良好附著。芯棒過冷時，潤滑劑無法幹燥，從芯棒表麵流失，影響潤滑膜的形成。

2 控製潤滑劑濃度

潤滑劑過稀，潤滑時附著力差，芯棒表層單位麵積石墨重量少，影響潤滑層厚度。潤滑劑過濃，潤滑時芯棒表麵潤滑層噴塗不均勻，而且潤滑塗層容易成片脫落。

3 單位麵積石墨潤滑劑用量為98g/m2。

熱芯棒經輥道送至鏈式運輸機，經鏈式運輸機通過潤滑站潤滑。鏈式運輸機可保證潤滑速度的穩定，同時保證潤滑層不被磨掉。

5.2.5.4 芯棒循環區主要設備及參數

鏈式運輸機長度：16米

潤滑站：一套潤滑係統，兩個潤滑箱。

冷卻巷道：3組。

橫移小車：1組。

予插入齒條：1組。

芯棒冷卻站：兩個冷卻工位。

5.2.6 工具準備與更換

內容：PQF連軋區域主要軋製工具技術參數及更換方式；PQF連軋孔型設計及參數

要點：了解和掌握軋製工具技術性能和更換方式；

了解PQF孔型設計過程及參數意義

5.2.6.1 概述

軋製工具是指那些與軋件直接接觸的、或者使軋件在高溫下產生塑性變形的、具有一定幾何形狀的工具。

在連軋區涉及的軋製工具有：

主機區工具：軋輥、芯棒、對齊叉、限動齒條襯瓦、預穿推杆襯瓦；

脫管機工具：軋輥、入口導嘴、出口導嘴。

下麵進行逐項介紹。

5.2.6.2 軋輥

1 技術條件

連軋機軋輥材質：球墨鑄鐵

表麵硬度：400～440HB

屈服強度: UTS>60KG/MM2

成分：C: 3.20～3.60

Si: 1.30～1.80

Mn: 0.40～0.80

Cr: 0.20～0.50

Ni: 2.50～3.50

Mo: 0.70～1.00

脫管機軋輥材質：GHG-CrNiMo 480

表麵經熱處理後要求有硬度為460～530HV，厚度 R63.5～R85。

2 軋輥性能

1#～3#機架

名義直徑（mm） 760～700

輥環直徑（mm） 650～590

輥環寬度（mm） 220

4#～5#機架

名義直徑（mm） 640～580

輥環直徑（mm） 550～490

輥環寬度（mm） 200

功率

VRS主傳動

功率 3×160kw

轉速 300/600—1000rpm

PQF主傳動

1--4--5功率 3×400kw

轉速 300/600—1000rpm

2--3功率 3×600kw

轉速 300/600—1000rpm

脫管機 3×160kw

軋製力

VRS

負載最大力：（t） 26

過載最大力：（t） 31

1#～3#機

負載最大力：（t） 250

過載最大力：（t） 285

4#～5#機架

負載最大力：（t） 110

過載最大力：（t） 130

3 軋輥孔型設計

將鋼錠或鋼坯在軋輥孔型中經過若幹次的軋製變形，以獲得所需要的斷麵形狀、尺寸和性能的產品，為此而進行的設計和計算工作稱之為孔型設計。

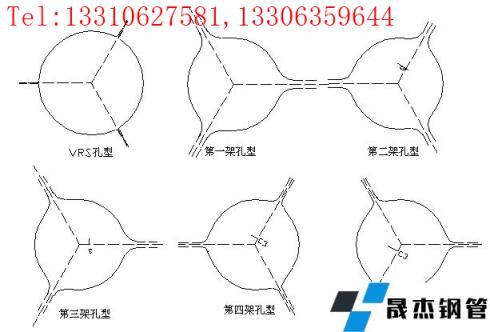

當某機組孔型數據確定後，整個廠家的可軋產品規格範圍就確定了，要擴充產品範圍，就必須進行孔型設計。因此有必要了解孔型結構。此套機組的孔型結構如圖5-28。

此孔型設計中，屬於首次在連軋宅男在线小视频無縫鋼管孔型中使用三輥孔型設計。由於穿孔後毛管壁厚較小，所以在PQF中相對變形量較小，相應寬展量也小，故此套孔型與二輥MPM孔型相比，輥縫值小，而且孔型圓弧為3段，而MPM孔型圓弧為4段。所以其產品附加公差小，軋製精度高。具體孔型數據如表5-14，5-15。

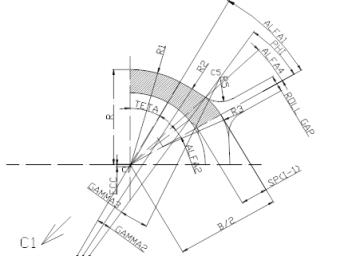

圖5-28 孔型參數圖

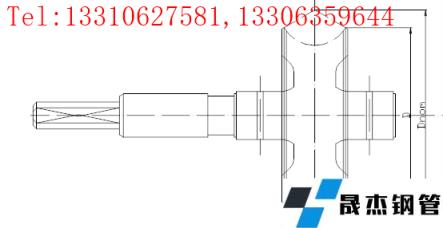

圖5-29 軋輥圖

表5-14 PQF孔型參數表

因西	O．D．（mm） 壁厚（mm） 延伸率 毛管 215.00 13.20 荒管 185.00 4.20 3.491					孔型：185
機架號		1	2	3	4		5
平均延伸係數		1.548	1.485	1.314	1.138		1.015
芯棒直徑		176.6	176.6	176.6	176.6		176.6
孔型直徑2R		191.30	187.60	185.30	185.00		185.00
槽底半徑R1		98.65	95.80	92.65	92.50		92.50
偏心（R1-R）		3.00	2.00	0.00	0.00		0.00
脫離角（ALFA1） 度		30.00	30.00	32.00	30.00		30.00
脫離半徑R2		295.95	287.40	324.30	231.25		231.25
連接角（ALFA4） 度		16.00	13.00	13.00	8.00		8.00
連接半徑R5		34.30	24.00	28.30	14.00		14.00
孔型寬度B/2		108.0	98.3	95.2	93.8		93.9
寬展係數		1.005	1.028	1.015	1.012		1.015
輥縫半徑R3		107.50	63.04	77.16	83.70		82.75
軋輥脫離角（ALFA3） 度		7.22	16.89	24.27	25.12		24.64
芯棒脫離角（ALFA2） 度		11.50	17.27	19.71	25.88		30.00
THETA 度		29.129	29.402	28.000	30.000		30.000
GAMMA2 度		4.610	5.672	5.552	9.011		9.011
PHI 度		26.261	24.926	26.448	20.989		20.989
GAMMA3 度		30.763

表5-15 脫管機孔型數據表

孔型	H1+H2 mm	H1 mm	H2 mm	D mm	E mm	2H1 mm	Df mm
EA01	180.52	88.12	92.40	189.64	36.33	176.24	203.76
EA02	175.52	87.50	88.02	176.61	12.80	175.00	205.00
EA03	175.00	87.50	87.50	175.00	0.00	175.00	205.00

5.2.6.3 芯棒

1 芯棒技術條件

本套機組采用兩段式芯棒，即芯棒由工作段和延長杆構成。錐形芯棒也是一大特點。表4-3中列出的前3種為錐形芯棒。錐形芯棒不僅利於預穿對正，而且利於脫棒。以下為芯棒技術條件。

材質： X35CrMoV05KU-UNI2955

淬火、回火硬度: HB315/360

伸長率: 8%min

斷麵收縮率： 25％min

衝擊韌性： 15Jmin.KV

成分： C: 3.20～3.60

Si: 0.70～1.20

Mn: 最大0.60

Cr: 4.50～5.50

V : 0.80～1.20

Mo: 1.00～1.50

S : 最大0.008

S+P: 最大0.020

2 芯棒規格

如前所述，該機組的芯棒規格比較少，對185孔型隻有9種規格，對142孔型有10種規格,具體如下表。

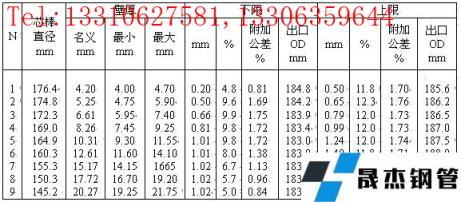

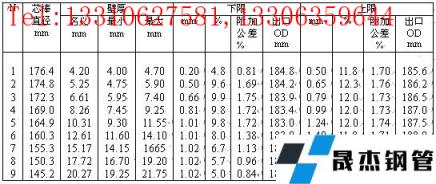

表5-16 185孔型芯棒規格表

142孔型的芯棒規格為:Φ135.3、Φ133.7、Φ131.6、Φ129.0、Φ125.9、

Φ122.4、Φ118.9、Φ115.4、Φ111.9、Φ108.4。（mm）

3 芯棒潤滑

本套芯棒循環係統中具有兩個芯棒潤滑箱。一個位於預熱爐出口處,另外一個位於芯棒冷卻返回輥道。兩個潤滑箱不同時工作。預熱爐出口潤滑箱潤滑新上線芯棒，返回輥道潤滑箱潤滑循環中的芯棒。

潤滑箱高度可調，以對正芯棒中心線，保證芯棒的良好潤滑。

本套芯棒潤滑特點：

一套潤滑係統為兩個潤滑箱工作，切換簡單。

對備用噴射環離線水清洗；對預熱爐前噴射環進行水清洗，保證間斷4小時後仍正常工作。

軋機停機1～4小時時，可讓潤滑係統處於工作狀態，在線噴射環每隔10～60分鍾噴射一次，每次噴5～15秒鍾，避免堵塞，便於觀察。

滑閥動作迅速，接到信號後1秒鍾內開／關，保證潤滑長度準確（±200 mm）。

潤滑劑成分為30％幹粉末和70％水配置成懸浮液，其中幹粉末中含：石墨約3／4，添加劑約1／4，水份最大1％。

5.2.6.4 PQF機架更換

本套PQF機組，由於機架及其牌坊的特殊設計，機架置於隧道式牌坊中，因此相應配有一套機架更換係統。該係統多數為液壓缸動作。該係統為位於PQF和脫管機之間的一組橫移換輥小車，它具有三個位置：

位置1：正對PQF出口和脫管機之間的輥道。

位置2：PQF出口一側平台，安放換下來的機架。

位置3：PQF出口另一側平台，安放新備軋輥。

機架更換時，當PQF主機停機、冷卻水關閉後，條件具備後做如下操作：

1、小車解鎖；

2、小車到更換位對中；

3、小車鎖緊；

4、機架到更換位，即將機架由軋鋼位降到滑軌上；

5、芯軸支撐缸打到更換位；

6、芯軸與軋輥脫開；

7、機架側鎖緊缸打開；

8、機架平衡缸打開；

9、小車鎖緊台打開（位於PQF出口側）；

10、機架下鎖緊缸打開；

11、抽出缸到位；

12、抽出機架；

13、小車解鎖；

14、新機架推上中間小車；

15、小車鎖緊；

16、機架推入；

17、機架側鎖緊缸鎖緊；

18、機架下鎖緊缸鎖緊；

19、小車鎖緊台鎖緊（位於PQF出口側）；

20、平衡缸鎖緊；

21、芯軸齧合；

22、芯軸支撐讓開幹擾位；

23、推入缸打開並返回；

24、小車解鎖；

25、輥道返回軋鋼位；

26、小車鎖緊；

27、芯棒支撐到位；

28、機架升起到軋鋼位。

操作結束。

5.2.6.5 脫管機更換

該部分外方資料比較少,現僅作簡要說明.

該套脫管機更換方式與現有MPM機組(一套)定徑更換方式相同.概述如下:

脫管機主機停機，冷卻水關閉後，機架與“C”形架脫開後，將載有新備機架的換輥車推到機架前，抽出舊機架，橫移換輥車，推入新機架，實現快速換輥。

5.2.7 常見質量缺陷

內容：連軋荒管常見質量缺陷

要點：了解和掌握質量缺陷產生原因及其預防措施

1 內棱

宅男在线小视频無縫鋼管內表麵存在棱狀突起，或存在線狀、槽狀劃傷，稱為內棱。

產生原因：主要由於芯棒表麵存在缺損、熱環效應、粘鋼等缺陷，軋製時造成宅男在线小视频無縫鋼管內表麵缺陷。

預防措施：1.加強芯棒日常維護，加強巡視；

2.提高芯棒潤滑質量；

3.工藝參數設定，減小芯棒磨損。

2 軋折、折迭

宅男在线小视频無縫鋼管外表麵存在縱向的帶狀凹陷和折迭稱為軋折和折迭。

產生原因：主要是由於孔型過充滿時，金屬在輥縫處擠出，在進入下道軋製時，金屬不能壓合，從而出現軋折缺陷。它們表現為軋折或折迭形式，折迭多在頭尾出現，嚴重時通體出現。另外，軋輥孔型側壁粘鋼或者輥沿倒角磨損也會導致軋件產生條狀折迭。還有一種折迭是因軋輥過熱，在軋輥表麵產生龜裂，軋製時造成軋件表麵產生折迭。

預防措施：1.注意控製毛管尺寸，防止產生過充滿；

2.注意調整工藝參數，防止過充滿；

3.注意軋輥使用壽命，防止過度磨損。

4.注意冷卻水噴淋角度、給水量及冷卻時間。

3 外結疤

產生原因：軋輥出現碰傷或其它缺陷，導致在管體外表麵出現規律性結疤。

預防措施：通過調整好連軋機前台高度和芯棒支撐機架的同心度防止芯棒對軋輥的碰撞，並加強對軋件外表麵質量的巡視。

4 拉凹

產生原因：由於孔型欠充滿，使得管子內表麵產生平滑橢圓形凹坑，嚴重時造成產品壁厚超差。如果是管坯溫度不均，往往為局部的單個凹坑；若為工藝調整不好，壓下量或者速度不匹配則會在軋件縱向上斷續出現。

預防措施：1） 提高加熱質量，保證管坯溫度均勻；

2） 進行合理的工藝參數調整。防止軋製時機架間金屬流量不平衡。

5.2.8 連軋基本理論

內容：連軋金屬變形機理以及基本方程；連軋軋製速度計算以及芯棒速度製度

要點：了解變形機理並掌握簡單方程；了解連軋軋製速度計算方法；了解芯棒速度對軋製的影響

5.2.8.1 基本方程

連軋管時，管子內表麵在孔型頂部處與芯棒接觸，而在側壁處則不與芯棒接觸。孔型頂部的金屬，由於受軋輥的外壓力和芯棒的壓力作用而延伸，並在軸向延伸的同時產生圓周方向的寬展，而孔型側壁的金屬在孔型頂部金屬延伸時也被拉伸，並相應在縱向產生拉縮。此時，如若孔型頂部金屬的寬展和孔型側壁金屬拉縮數量比例不當，則導致過充滿或欠充滿。

孔型過充滿時，輥縫及孔型開口處則會出現凸起，如過充滿特別顯著時，造成軋製缺陷，並且某一機架出現嚴重凸起後將使隨後機架的壓下量過大。在產生過充滿或折疊，這種惡性循環一直延續到成品機架，造成產品缺陷。

孔型欠充滿時，會使隨後機架，及直到成品機架孔型欠充滿，使成品管圓度和尺寸精度達不到要求或產生產品缺陷。

為了使孔型頂部金屬寬展與側壁金屬拉縮較為協調，使孔型正常充滿，從金屬塑性變形角度，建立連軋管金屬流動方程。

按照塑性理論分析變形區分為孔型頂部區和側壁開口區。

孔型頂部區：受徑向內、外壓應力，切向壓力，軸向壓力，為三向壓應力狀態，金屬減壁延伸，並向側壁開口方向寬展。

側壁開口區：受徑向外壓應力，切向壓力，軸向（附加）拉力，為兩壓一拉的異名應力狀態，金屬受孔型頂部區牽拉而延伸，切向被拉縮。

要使孔型正常充滿應滿足：

∑Pl=σlА+σl′А′=0

式中：σl---槽底軸向壓應力

A---槽底金屬截麵積

σl′---側壁軸向拉應力

A′---側壁金屬截麵積

5.2.8.2 秒流量相等

金屬在軋製過程中，宅男在线小视频無縫鋼管在各機架間應遵循金屬秒流量相等的連軋基本方程――流量方程：

Δ1=Δ2=···Δ I=···Δn=C即

F1V1= F2V2=··· FiVi= ···FnVn=C

式中：Δi――各機架秒流量體積；

　　　Fi――各機架的宅男在线小视频無縫鋼管橫截麵積；

　　　Vi――各機架的宅男在线小视频無縫鋼管出口速度。

以上為自然連軋時的方程，實際軋製時應該考慮張力係數Ci：

1～2 C=1.01

3～4 C=1.005～1.008

5 C=1.0

FnVn=Fn－1Vn－1Cn =Fn－2Vn－2CnCn－1=···· =F1V1CnCn－1···Ci···C1

5.2.8.3 變形分析

1 變形過程

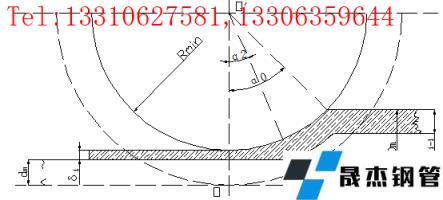

圖5-30 帶芯棒連軋管變形區示意圖

圓孔型帶芯棒軋管時，變形區分為減徑區和減壁區兩個部分，整個變形過程分三個階段：壓扁變形階段、減徑變形階段和減壁變形階段。如圖5-30所示。

在減徑區中，由於毛管是空心體，開始時僅六點接觸軋輥孔型或接觸麵很小，故管子首先發生壓扁變形，即管壁產生塑性彎曲變形。此時管子周長或橫斷麵積不變，隻是被軋輥孔型壓縮處高度減小，而不與孔型接觸處徑向尺寸加大。隨著管子逐漸進入變形區，壓扁程度加大，同時管子與孔型的接觸麵積增加，待接觸麵增至一定程度後，孔型側壁對管壁的支撐作用加大，管子除繼續發生壓扁變形外，將同時發生減徑變形。至毛管整個外周完全與孔型槽壁接觸時，壓扁變形階段結束，變形全部轉入第二階段----減徑變形階段。管子平均直徑和平均周長減小，金屬軸向延伸，管壁有所增厚。管壁增厚相當於寬展變形。由於變形區中管子橫斷麵上各處金屬的應力狀態不同，因而增厚變形也不同。減徑變形的同時，由於芯棒軋輥的共同作用，管子發生減壁變形，金屬軸向延伸。

2 變形參數

圓孔型帶芯棒軋管的主要變形參數有：咬入角、高向壓下量、槽底減壁量、延伸係數、減壁係數等。

1） 咬入角

cos=1-ΔD/Rmin

式中：=arccos(1-ΔD/Rmin)

ΔD---高向壓下量；

Rmin---孔型槽底半徑；

2） 高向壓下量

式中：bi-1---i機架軋前管子高度

ai--- i機架孔型高度

3） 孔型頂部減壁量

Δδ=δi-1-δi

式中：δi-1---i機架孔型頂部管子軋前壁厚

δi---i機架孔型頂部管子軋後壁厚

4） 延伸係數

μi=li/li-1μi=Ai-1/Ai

式中：li---i機架軋後長度 Ai—i機架軋後截麵積

li-1---i機架軋前長度 Ai-1—i機架軋前截麵積

5） 減壁係數

ηi=δi-1/δi

5.2.8.4 脫管機變形

脫管機作用在於將荒管與芯棒脫開，也兼有定徑作用。其變形理論與定徑機類同。

5.2.8.5 速度計算

連軋速度計算

1 計算延伸率

μi=Ai-1/Ai

式中：Ai—i機架軋後截麵積

Ai-1—i機架軋前截麵積

2 宅男在线小视频無縫鋼管速度計算

Vi=Vi－1·μi

式中：Vi—i機架宅男在线小视频無縫鋼管速度

Vi－1—i-1機架宅男在线小视频無縫鋼管速度

μi—i架延伸係數

3 工作直徑計算

Dwn=DN－β·d

式中：Dwn---軋輥工作直徑

DN---軋輥名義直徑

β---經驗係數，一般0.8～1.0。

d---荒管名義出口直徑

4 軋輥轉速計算:

按照

式中：ni為軋輥轉速，單位轉/分。

5 電機轉速計算

式中：i---傳動比

ni--軋輥轉速，單位轉/分

本套連軋機各機架傳動比為：

機架號 VRS 1#機架 2#機架 3#機架 4#機架 5#機架

傳動比 10.00 13.00 8.50 6.50 4.40 4.40

5.2.8.6 芯棒速度製度

1 限動芯棒連軋管的運動學特點

帶長芯棒的連軋管過程可看成是不同輥徑的差速軋製過程。芯棒看成是半徑無窮大的軋輥，當芯棒參與連軋係統工作時，芯棒相當於速度按某一特定的主動軋輥參與變形，形成在變形區內的差速軋製。

限動芯棒連軋管時，芯棒速度Vm是恒定的，而且芯棒速度小於等於第一機架的軋輥圓周線速度。為此，對芯棒而言所有的機架均是導前機架，芯棒對金屬的摩擦力的方向是與軋製方向相反的。此時，各機架的軋件出口速度是恒定的。

Vix=(Vif＋Vmfm)/(f＋fm)

式中：Vix---第i機架的軋件出口速度

f-----軋輥與管子的摩擦係數

Vm---芯棒限動速度

fm----芯棒與管子的摩擦係數

Vi----第i機架的軋輥平均圓周速度

這樣，按照秒流量相等的原則，調節好各機架的軋輥速度，就可以保持軋製過程的穩定性。由於限動芯棒連軋管中，芯棒速度小於第一機架的軋件速度，因而它是一種穩定的差速軋製狀態。使軋製力降低，促進金屬在孔型中的縱向延伸，並且可采用圓孔型軋製，提高成品管的尺寸精度。

2 限動連軋管的芯棒速度

限動芯棒連軋管軋製過程中，芯棒的速度是恒定的，其速度是由限動裝置來控製的。

芯棒速度對軋製過程的影響主要有三個方麵：

1） 影響軋製過程的差速軋製過程。

芯棒速度越低，與軋件速差越大，則差速的效果越明顯，可減低軋製力，減少寬展，促進延伸，並有利於提高軋後宅男在线小视频無縫鋼管尺寸精度。為使全部機架均為差速軋製，芯棒速度應低於第一機架變形區中軋件的平均速度。

2） 影響芯棒的長度

芯棒全長分為兩部分：工作段和延長杆。

可以看出，芯棒速度越快，則軋製同一長度的管子所需的工作段長度越長。

3） 影響芯棒壽命

芯棒速度過低，相對速度過大，摩擦熱大，會導致芯棒磨損快。

但芯棒速度過快，會使芯棒某些截麵受軋製力作用次數增加，也會降低壽命。此套連軋管機組芯棒的最大限動速度為1.35m/s，下圖為芯棒速度示意圖。

免責聲明：本網站（山東聊城宅男666网站無縫鋼管廠www.fengyun0769.com）刊載的“5.2 PQF連軋機組（Premium Quality Finishing）”等均源於網絡，版權歸原作者所有，且僅代表原作者觀點，本文所載信息僅供參考。轉載僅為學習與交流之目的，如無意中侵犯您的合法權益，請及時聯係刪除。本網站刊登此篇文章並不意味著本站讚同其觀點或證實其內容的真實性，宅男666网站不對其科學性、嚴肅性等作任何形式的保證。如果侵犯了您的版權，請盡快聯係宅男666网站予以撤銷，謝謝合作！
請查看相關產品 宅男在线小视频鋼管,宅男在线小视频無縫鋼管,宅男在线小视频管,無縫鋼管廠,宅男视频官网
